Programmable Logic Devices
Perangkat Logika Terprogram, Komponen elektronik yg digunakan untuk membangun sirkuit digital yang dapat diprogram ulang. Sirkuit Digital Reconfigurable. Tidak memiliki fungsi yang ditentukan begitu dibuat, tidak seperti gerbang logika dan harus diprogram sebelum dapat digunakan.
Programmable Logic Devices (PLDs), Sirkuit terpadu berisi Array Gerbang AND & Susunan gerbang OR lainnya. Tiga jenis PLD berdasarkan Tipe Array.
➤ Programmable Read Only Memory (PROM)
➤ Programmable Array Logic (PAL)
➤ Programmable Logic Array (PLA)
➤ Generic Array Logic (GAL)
Proses memasukkan informasi ke dalam perangkat sebagai pemrograman. Pengguna dapat memprogram perangkat secara elektrik untuk menerapkan fungsi Boolean berdasarkan kebutuhan. Pemrograman mengacu pada perangkat keras bukan pemrograman perangkat lunak.

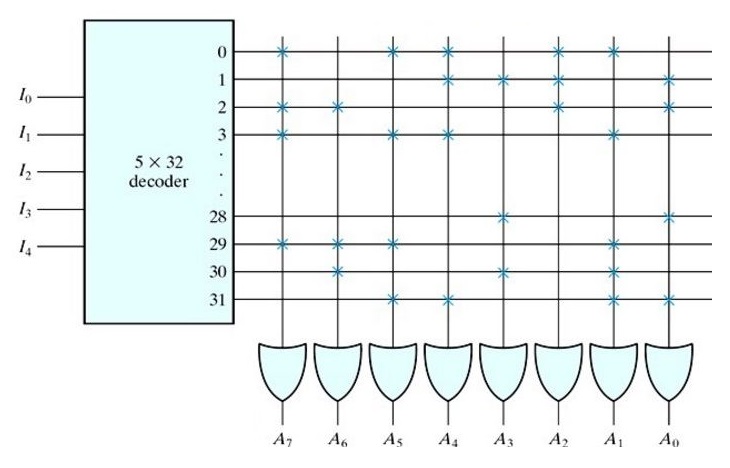

Programmable Read Only Memory (PROM)
Menyimpan informasi biner secara permanen. Tidak dapat mengubah informasi yang disimpan dengan cara apa pun. ROM memiliki fitur yang dapat diprogram.
Pengguna memiliki fleksibilitas untuk memprogram informasi biner secara elektrik sekali dengan menggunakan PROM Programer.

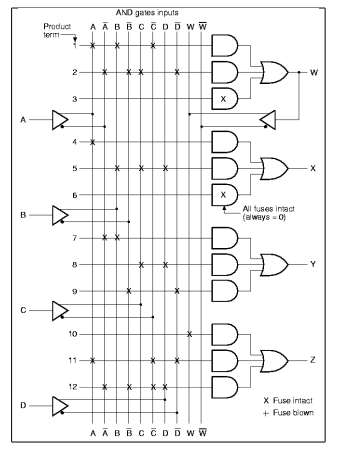

Programmable Array Logic (PAL)
Memiliki Programmable AND array & fixed OR array. Keuntungan bahwa dapat menghasilkan hanya persyaratan produk yang diperlukan dari fungsi Boolean daripada menghasilkan semua syarat minimum dengan menggunakan gerbang AND terprogram.
Programmable Logic Array (PLA)
Memiliki Array Programmable AND array & Programmable OR. PLD Fleksibel.
Input gerbang AND dapat diprogram. Gerbang AND memiliki input variabel berdasarkan kebutuhan dengan memprogram masukan. Menghasilkan hanya persyaratan produk yang dibutuhkan.
Generic Array Logic (GAL)
Memiliki sifat logis ang sama seperti PAL, dapat dihapus dan diprogram ulang.
Berguna dalam tahap pembuatan prototipe suatu desain, ketika bug dalam logika dapat dikoreksi dengan memprogram ulang. GAL diprogram dan diprogram ulang menggunakan PAL Programmer. (Lattice GAL 16V8 dan 20V8).
PAL dan GAL dalam ukuran kecil. Untuk sirkuit logika lebih besar, CPLD digunakan. Setara dengan beberapa PAL dihubungkan oleh interkoneksi diprogram, dalam satu sirkuit terpadu. CPLD menggantikan ribuan, bahkan ratusan ribu, gerbang logika.
Diprogram menggunakan PAL Programmer. Metode menjadi tidak nyaman untuk perangkat dengan ratusan pin. Metode kedua pemrograman dengan menyolder perangkat ke papan sirkuit cetaknya, lalu memberinya aliran data serial dari komputer pribadi.
PAL dikembangkan menjadi GAL dan CPLD, perkembangan terpisah.
Jenis perangkat didasarkan pada teknologi gerbang array. Awal FPGA
➤ Array 82s100 (Array AND Gate)
➤ Sequencer 82S105 (Fungsi Flip-Flop), oleh Signetics
FPGA menggunakan grid gerbang logika, sekali disimpan, data tidak berubah, mirip dengan array gerbang biasa. "Bidang yang dapat diprogram" berarti perangkat diprogram oleh penguna, bukan pabrikan.
➤ Fleksibilitas Desain:
Lebih banyak fleksibilitas selama siklus desain karena desain iterasi hanyalah masalah mengubah file pemrograman, dan hasil perubahan desain dapat dilihat langsung di bagian-bagian yang bekerja.
➤ Peningkatan Reliabilitas:
Daya lebih rendah ditambah lebih sedikit interkoneksi dan paket diterjemahkan ke dalam keandalan sistem yang jauh lebih baik.
➤ Daya Lebih Rendah:
CMOS dan lebih sedikit paket digabungkan untuk mengurangi konsumsi daya.
➤ Mengurangi Kerumitan:
Mengkonsumsi lebih sedikit kebutuhan daya, prosedur pengujian sederhana.
➤ Field-Programmable:
Diprogram di luar lingkungan manufaktur
➤ Dapat dihapus dan diprogram ulang
Memungkinkan pembaruan perangkat atau koreksi kesalahan dan menggunakan kembali perangkat untuk desain berbeda - yang penting dalam Usabilitas!
➤ Programmable Read Only Memory (PROM)
➤ Programmable Array Logic (PAL)
➤ Programmable Logic Array (PLA)
➤ Generic Array Logic (GAL)
Proses memasukkan informasi ke dalam perangkat sebagai pemrograman. Pengguna dapat memprogram perangkat secara elektrik untuk menerapkan fungsi Boolean berdasarkan kebutuhan. Pemrograman mengacu pada perangkat keras bukan pemrograman perangkat lunak.
Programmable Read Only Memory (PROM)
Menyimpan informasi biner secara permanen. Tidak dapat mengubah informasi yang disimpan dengan cara apa pun. ROM memiliki fitur yang dapat diprogram.
Pengguna memiliki fleksibilitas untuk memprogram informasi biner secara elektrik sekali dengan menggunakan PROM Programer.
Programmable Array Logic (PAL)
Memiliki Programmable AND array & fixed OR array. Keuntungan bahwa dapat menghasilkan hanya persyaratan produk yang diperlukan dari fungsi Boolean daripada menghasilkan semua syarat minimum dengan menggunakan gerbang AND terprogram.
Programmable Logic Array (PLA)
Memiliki Array Programmable AND array & Programmable OR. PLD Fleksibel.
Input gerbang AND dapat diprogram. Gerbang AND memiliki input variabel berdasarkan kebutuhan dengan memprogram masukan. Menghasilkan hanya persyaratan produk yang dibutuhkan.
Memiliki sifat logis ang sama seperti PAL, dapat dihapus dan diprogram ulang.
Berguna dalam tahap pembuatan prototipe suatu desain, ketika bug dalam logika dapat dikoreksi dengan memprogram ulang. GAL diprogram dan diprogram ulang menggunakan PAL Programmer. (Lattice GAL 16V8 dan 20V8).
Complex Programmable Logic Device
( CPLD )
PAL dan GAL dalam ukuran kecil. Untuk sirkuit logika lebih besar, CPLD digunakan. Setara dengan beberapa PAL dihubungkan oleh interkoneksi diprogram, dalam satu sirkuit terpadu. CPLD menggantikan ribuan, bahkan ratusan ribu, gerbang logika.
Diprogram menggunakan PAL Programmer. Metode menjadi tidak nyaman untuk perangkat dengan ratusan pin. Metode kedua pemrograman dengan menyolder perangkat ke papan sirkuit cetaknya, lalu memberinya aliran data serial dari komputer pribadi.
Field-Programmable Gate Array
( FPGA )
PAL dikembangkan menjadi GAL dan CPLD, perkembangan terpisah.
Jenis perangkat didasarkan pada teknologi gerbang array. Awal FPGA
➤ Array 82s100 (Array AND Gate)
➤ Sequencer 82S105 (Fungsi Flip-Flop), oleh Signetics
Keuntungan
Programmable Logic Devices
➤ Fleksibilitas Desain:
Lebih banyak fleksibilitas selama siklus desain karena desain iterasi hanyalah masalah mengubah file pemrograman, dan hasil perubahan desain dapat dilihat langsung di bagian-bagian yang bekerja.
➤ Peningkatan Reliabilitas:
Daya lebih rendah ditambah lebih sedikit interkoneksi dan paket diterjemahkan ke dalam keandalan sistem yang jauh lebih baik.
➤ Daya Lebih Rendah:
CMOS dan lebih sedikit paket digabungkan untuk mengurangi konsumsi daya.
➤ Mengurangi Kerumitan:
Mengkonsumsi lebih sedikit kebutuhan daya, prosedur pengujian sederhana.
➤ Field-Programmable:
Diprogram di luar lingkungan manufaktur
➤ Dapat dihapus dan diprogram ulang
Memungkinkan pembaruan perangkat atau koreksi kesalahan dan menggunakan kembali perangkat untuk desain berbeda - yang penting dalam Usabilitas!
Aplikasi
Programmable Logic Devices
➤ Jaringan➤ Aerospace dan Pertahanan
➤ Otomotif
➤ Elektronik Konsumen
➤ Komputasi
➤ Sistem Moneter Terdistribusi
➤ Komunikasi
➤ Audio
➤ Komputasi
➤ Avionik
